聯系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產基地：河南省新密市來集鎮李堂工業園區
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com
高鋁輕質磚國家標準

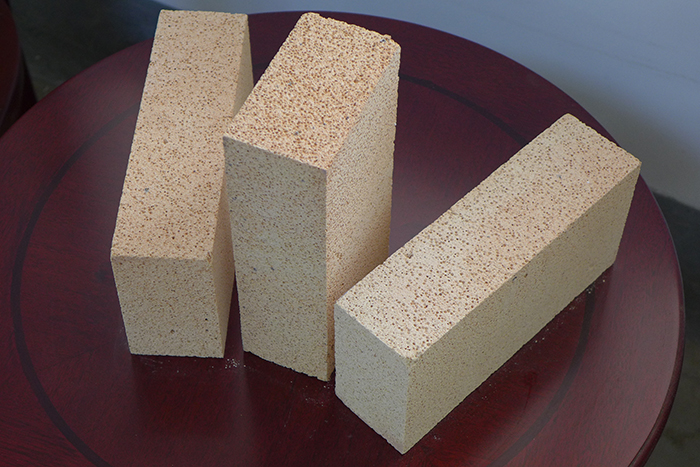

發布時間：2016/9/22 17:48:02 點擊率： 來源:小鵬 作者：榮盛耐材 高鋁輕質磚磚通常稱為保溫耐火磚，又稱為高鋁隔熱磚（high-aluminium heat insulating brick）。氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質耐火材料。體積密度0.5-1.2g/cm3。氣孔率66%-73%，耐壓強度1-8MPa�？篃嵴鹦阅茌^好。其本質目功能就是保溫和隔熱，在正常使用中通常不與爐窯溫度直接接觸，是一種緊貼爐壁，具有隔熱和保溫作用的耐火磚制品。
通常采用高鋁礬土熟料加少量黏土，經磨細后用氣體發生法或泡沫法以泥漿形式澆注、成形，經1300～1500℃燒成。有時也可用工業氧化鋁代替部分礬土熟料。用于砌筑窯爐的內襯和隔熱層，以及無強烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時，表面接觸溫度不得高于1350℃。
輕質高鋁磚的耐火度高，抗熱震性好，常用于窯爐的高溫隔熱層。高質量輕質高鋁磚可用于火焰直接接觸的爐窯內襯，但不宜用于受熔渣直接侵蝕的部位。
附：輕質高鋁磚理化指標
項目 | 指標 | |||||
LG-1.2 | LG-1.0 | LG-0.8 | LG-0.7 | LG-0.6 | LG-0.5 | |
Al2O3 % | ≥48 | |||||
Fe2O3 % | ≤2 | |||||
體積密度 g/cm3 | ≤1.2 | ≤1.0 | ≤0.8 | ≤0.7 | ≤0.6 | ≤0.5 |
常溫耐壓強度MPa | ≥4.5 | ≥3.5 | ≥2.5 | ≥2.2 | ≥1.6 | ≥1.2 |
加熱永久線變化% | 1400℃×12h ≤-2 | 1350℃×12h ≤-2 | 1250℃×12h ≤-2 | |||
導熱系數 W/(m·K) 350±25℃ | ≤0.55 | ≤0.50 | ≤0.35 | ≤0.30 | ≤0.25 | ≤0.20 |
推薦新聞
在線咨詢(7*24)
電話咨詢
