產(chǎn)品展示
| PRODUCT
聯(lián)系我們
| CONTACT公司總部：鄭州市大學(xué)南路電商港6號(hào)樓10層/11層
生產(chǎn)基地：河南省新密市來(lái)集鎮(zhèn)李堂工業(yè)園區(qū)
電 話(huà)： 0371-56777921
廠家直銷(xiāo)：139-3717-0928
郵箱：3491492646@qq.com
正文

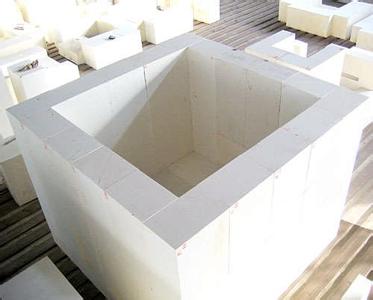

鋯剛玉磚
發(fā)布時(shí)間：2014/3/11 17:25:11 點(diǎn)擊率： 來(lái)源:admin 作者：榮盛耐材鋯剛玉磚又稱(chēng)電熔磚英文縮寫(xiě)是AZS，是按Al2O3－Zr02－Sio2三元系相圖的三個(gè)化學(xué)成分，依其含量多少順序排列的，Al2O3 取A，Zr02取Z，Sio2取S，國(guó)家標(biāo)準(zhǔn)采用這個(gè)縮寫(xiě)，例如33號(hào)熔鑄鋯剛玉磚，縮寫(xiě)為AZS—33#，36號(hào)熔鑄鋯剛玉磚，縮寫(xiě)為AZS—36#,41號(hào)熔鑄鋯剛玉磚，縮寫(xiě)為AZS—41#。
鋯剛玉磚是用純凈的氧化鋁粉與含氧化鋯65%、二氧化硅34%左右的鋯英砂在電熔爐內(nèi)熔化后注入模型內(nèi)冷卻而形成的的白色固體，其巖相結(jié)構(gòu)由剛玉與鋯斜石的共析體和玻璃相組成，從相學(xué)上講是剛玉相和鋯斜石相的共析體，玻璃相充填于它們的結(jié)晶之間。
熔鑄磚制造工藝將精選的鋯英石砂和工業(yè)氧化鋁粉按1:1配合，外加少量Na2O(以碳酸鈉的形式加入)、B20:(以硼酸或硼砂的形式加入)熔劑，混合均勻，經(jīng)1800~1900℃熔化后澆鑄成型，可制得含Zr02約33%的熔鑄磚。在此基礎(chǔ)上，采用部分脫硅鋯英石砂作原料，可制得含ZrO2為36%~41%的熔鑄磚。
鋯剛玉磚相關(guān)理化指標(biāo)：
AZS-33 SiO2 14-16 Al2O3 47.55-50 ZrO2 32-36 Na2O 1.4-1.5 Fe2O3+TiO2+CaO+Na2O ≤2.5 玻璃相滲出溫度 Exudation temperature of glass phase 1400 0.2MPa下荷重軟化溫度 Refractoriness under load of 0.2MPa(℃) 1700 抗玻璃液侵蝕 Anti-comosion rate of glass liquid(1500℃36hr,普通玻璃ordinary glass)mm/24hr ≤1.4-1.6 氣泡析出率 Bubbling tendency(1300℃、10hr,普通玻璃 ordinary glass)% ≤1.5-2.0 容重 density(g/cm3) 普通澆鑄 normal casting 3.35-3.45 傾斜澆鑄 tilt casting 3.45-3.5 無(wú)縮孔澆鑄 void-free casting 3.65-3.75
在線(xiàn)咨詢(xún)(7*24)
電話(huà)咨詢(xún)
